一、設備簡介

天豐泰品牌在線式涂覆機：應用于PCB電路板表面三防漆的涂覆工藝，是一套可提供高品質、高效率、節能環保的可選擇性自動涂覆系統。配備了三軸伺服運動平臺，高剛性的結構設計可確保系統在高速運行時的平穩性和[敏感詞]性。系統提供靈活友好的人機操作界面，工藝成熟操作性好，高速[敏感詞]實現PCB板穩定可靠的選擇性自動均勻涂覆作業。

       選擇性涂覆機系統采用在線式設計，線體可根據產品的寬度和輸送的速度進行調節，維護簡單、便捷。在線進板、出板輸送導軌保證與自動產線上下工藝設備之間的接駁順暢，輸送平穩。

        應用行業：適合PCB集成電路板、汽車電子控制板、電子線路板、航空儀表板、軟性印刷電路板、微電腦控制板、半導體晶體線路保護、家電控制器、LED等行業涂覆工藝。

       應用技術：線路板三防膠在PCB線路板上固化后形成一層透明保護膜，具有優越的絕緣、防潮、防漏電、

防震、防塵、防腐蝕、防老化、等性能。三防漆涂覆的好壞直接影響到產品的質量。

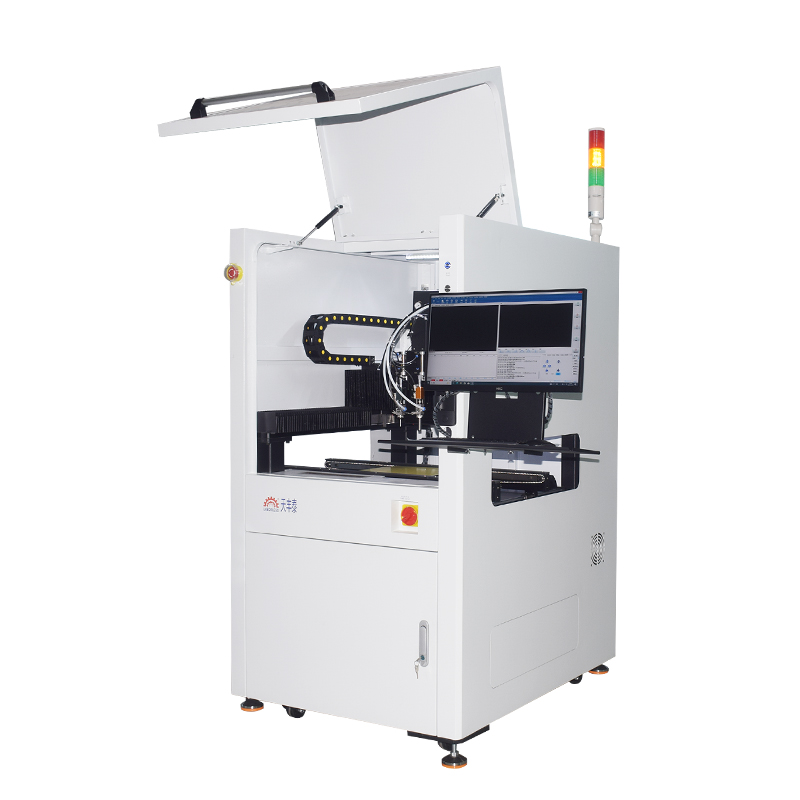

二、設備構造

設備是由外機架、內機架底座、XYZ三軸、點膠閥系統、流水線、運動控制系統和氣動控制系統、膠水供料系統等部分組成。其中運動控制系統集成于底座內，氣動控制系統安裝于設備側面與Z軸上方。

三、各部分功能說明

1、油水分離器：過濾氣源中的油脂與水分。

2、散熱風扇：降溫機箱內部電器產生的熱量。

3、急停按鈕：緊急情況下停止運行中的設備。

4、排氣孔：連接空氣凈化系統。

5、三色燈：直觀標示設備運行狀態。

6、按鈕開關：控制機臺運行、復位、停止、等功能。

7、電腦顯示屏：顯示編程噴涂路徑，顯示設備運行狀態。

8、鼠標鍵盤:編制設備運行程序，設置設備運行參數等。

9、旋轉開關：設備通電開機、斷電關機。

10、輸送線：產品輸送進料，擋停，出料。

11、Y軸：實現點膠閥前后移動。

12、線束拖鏈：收納、牽引和保護管線。

13、X軸：實現點膠閥左右移動。

14、調壓閥：調節噴霧效果。

15、Z軸：實現點膠閥上下移動。

16、噴霧閥：實現膠水的霧化、線狀涂覆效果。

四、設備特點與優勢

  設備特點：

1.采用高精密密封模組，隔離霧氣對精密絲桿和滑軌的腐蝕。

2.專業的控制卡以及高品質的運動配置，具有高速穩定的傳動控制系統。

3.智能電動調寬窄功能，（輸入板寬即能電動調整到位）。

4.配備廢氣排放口，有效的減少刺激性氣體的排放。

5.配備自動浸泡與自動吐液裝置，可免除膠閥出膠口堵塞現象。

6.膠閥自動清洗裝置，紫光燈檢測裝置。

7.配備兩把高頻噴射閥，一大一小流量，可選擇性涂覆，提高效率。

設備優勢：

1.高品質：每個產品涂覆的膠量與厚度一致，產品一致性高，品質穩定可靠。

2.高精度：選擇性涂覆，均勻準確，涂覆精度遠遠高于人工。

3.低成本：節約人工，降低了生產成本和提高了人工利用率。

4.節約膠：選擇性涂覆，霧化涂覆，厚度適中準確，節約膠水。

5.環   保：機器采用全封閉結構，配備廢氣回收系統，避免車間空氣受到污染。

五、設備性能參數

1、外形尺寸：1200x930x1720mm

2、有效行程：

X軸（針頭左右移動的長距離）：500mm

Y軸（針頭前后移動的長距離）：500mm

Z軸（針頭上下移動的長距離）：100mm

3、[敏感詞]速度：X軸—800mm/s；Y軸—800mm/s ；Z軸—300mm/s

4、定位精度：±0.01mm

5、重復精度：±0.01mm

6、驅動方式：伺服電機+精密絲桿+精密直線導軌

7、輸送線承重：6kg（含治具）

8、輸送線驅動方式：不銹鋼鏈條+調速電機

9、輸送線調寬方式：電動

10、輸送線調寬范圍：50-500mm

11、輸送線傳送方向：左→右，右→左(任意調整)

12、輸送線輸送速度：70-2000mm/min

13、膠閥：出膠口徑1.0mm精密?chē)婌F閥+出膠口徑2.5mm高頻噴霧閥

14、點膠區域：?jiǎn)伍y490x490mm，雙閥490x390mm

15、單次涂覆寬度：3-10mm

16、膠桶容量：10L

17、清洗桶：5L

18、清洗功能：設備自帶清洗功能

19、可選配：自動掃碼、底膠報警功能、視覺定位功能

20、抽風系統：上孔式抽風

21、控制方式：工控機+運動控制卡

22、編程方式：參照《天豐泰新版視覺點膠系統軟件說明書》調試

23、電   源：AC220V/50HZ

24、氣   源：0.6-0.8MPa

25、外形尺寸：1200x930x1720mm

25、整機重量：368KG

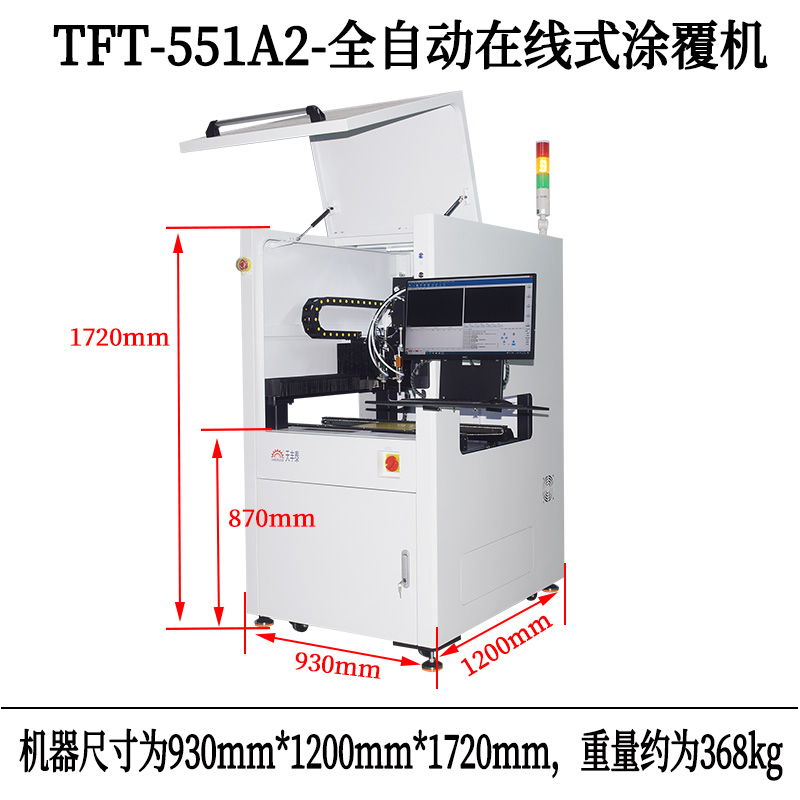

六、設備尺寸圖
